Flowchart là gì? Ký hiệu, cách vẽ và mẫu lưu đồ quy trình

Khi một quy trình có nhiều điểm bàn giao hoặc hướng xử lý, mô tả bằng lời có thể khiến người đọc khó theo dõi bước tiếp theo. Flowchart đưa trình tự và điều kiện lên cùng một sơ đồ để các bên cùng kiểm tra. Với công việc cần xác định người phụ trách, lưu đồ còn có thể bổ sung các làn trách nhiệm hoặc nhãn vai trò. Trước khi dùng để hướng dẫn, sơ đồ cần được đối chiếu với người thực hiện để xác nhận các bước và điều kiện còn phù hợp.

Flowchart là gì?

Flowchart là lưu đồ biểu diễn trình tự xử lý bằng các ký hiệu và đường nối có hướng. Các khối thể hiện hoạt động, điều kiện hoặc thông tin cần nhận, còn đường nối cho biết kết quả dẫn đến bước nào. Cách biểu diễn này được dùng cho quy trình công việc, hệ thống hoặc thuật toán.

Flowchart cũng có thể được viết là flow chart. Chẳng hạn, lưu đồ đơn hàng có thể thể hiện đường xử lý khi đủ hàng và khi cần xác nhận phương án khác với khách, thay vì chỉ liệt kê một chuỗi bước duy nhất.

Sơ đồ cần làm rõ điểm bắt đầu, cách xử lý và điều kiện kết thúc trong phạm vi đã chọn. Đường đi đúng và nhãn rõ giúp người đọc sử dụng bản vẽ, còn hình thức đẹp không thay thế việc kiểm tra logic.

Lợi ích của Flowchart trong doanh nghiệp

Lưu đồ quy trình tạo ra một bản mô tả chung để các bên cùng kiểm tra cách làm việc. Giá trị của nó thể hiện rõ khi công việc có nhiều người tham gia, thường xuyên bàn giao hoặc xuất hiện nhánh xử lý khác nhau.

Tuy nhiên, sơ đồ chỉ hỗ trợ phân tích và phối hợp. Muốn cải thiện kết quả vận hành, doanh nghiệp vẫn phải xử lý những vấn đề được phát hiện.

Giúp nhân viên hiểu quy trình và phối hợp công việc

Nhân viên mới cần biết đầu vào nhận từ đâu và kết quả phải chuyển cho ai, không chỉ tên nhiệm vụ của mình. Lưu đồ có nhãn vai trò hoặc làn trách nhiệm giúp đặt phần việc đó trong quan hệ với những bước còn lại.

Ví dụ, chăm sóc khách hàng tiếp nhận yêu cầu đổi sản phẩm nhưng kho kiểm tra hàng trả về. Hai bên cần biết thông tin được chuyển lúc nào và ai xác nhận kết quả kiểm tra. Các điều kiện đổi trả chi tiết vẫn phải được đối chiếu với chính sách áp dụng, không suy thêm chỉ từ đường nối trên sơ đồ.

Nhận diện bước thừa, điểm nghẽn và trách nhiệm chưa rõ

Các bước nhập lại dữ liệu, hồ sơ chờ lâu hoặc phê duyệt lặp là những vị trí có thể được nhận ra khi xem cả luồng xử lý. Tuy nhiên, sơ đồ không tự xác định nguyên nhân chậm hoặc chứng minh một bước cần bỏ. Nhóm phải kiểm tra thêm dữ liệu và chức năng của từng bước.

• Thời gian: Đối chiếu thời gian xử lý, thời gian chờ và số hồ sơ tồn. Một đường nối ngắn trên bản vẽ vẫn có thể chứa thời gian chờ dài trong thực tế.
• Kiểm soát: Xác định bước đang ngăn lỗi hoặc rủi ro nào trước khi đề xuất loại bỏ. Thay đổi cần được người có thẩm quyền xem xét, không chỉ thực hiện để sơ đồ gọn hơn.

Hỗ trợ chuẩn hóa quy trình, đào tạo và cải tiến vận hành

Lưu đồ giúp người mới nắm trình tự tổng thể trước khi học từng thao tác. Khi kết hợp với quy trình thao tác chuẩn SOP, sơ đồ chỉ đường đi còn tài liệu hướng dẫn cung cấp cách thực hiện, biểu mẫu và tiêu chí kiểm tra. Hai phần cần dùng cùng tên bước để nhân viên tra cứu thuận tiện.

Khi cải tiến, nhóm có thể lưu riêng bản mô tả hiện trạng và bản phương án đề xuất. Mỗi thay đổi cần có lý do, người phê duyệt và cách kiểm tra tác động. Nhờ vậy, việc chuẩn hóa không dừng ở ban hành một bản vẽ rồi để đó.

Phân biệt Flowchart với Workflow, BPMN, DFD và Process Flow Diagram

Những thuật ngữ này cùng xuất hiện khi mô tả công việc hoặc hệ thống, nhưng phục vụ các câu hỏi khác nhau. Chọn đúng cách biểu diễn giúp bạn tránh đưa quá nhiều thông tin không cần thiết vào sơ đồ. Bảng dưới đây phân biệt chúng theo trọng tâm và tình huống sử dụng.

BPMN có hệ ký hiệu và quy tắc biểu diễn riêng để mô hình hóa nghiệp vụ. Vì vậy, một sơ đồ có hình thoi và các làn trách nhiệm chưa đủ để kết luận rằng nó tuân thủ BPMN.

Với DFD, các thành phần cốt lõi gồm thực thể bên ngoài, quá trình xử lý, kho dữ liệu và luồng dữ liệu. Khi đọc sơ đồ, bạn tập trung theo dõi thông tin được nhận, biến đổi, lưu trữ và chuyển đi như thế nào.

Các loại Flowchart thường gặp

Có nhiều cách phân loại lưu đồ theo mức độ chi tiết, đối tượng được mô tả hoặc cách phân chia trách nhiệm. Các nhóm này không loại trừ nhau.

Một lưu đồ xử lý tài liệu vẫn có thể chia thành các làn theo phòng ban và được triển khai ở mức tổng quan hoặc chi tiết. Bạn nên chọn cách thể hiện theo câu hỏi mà người đọc cần giải quyết.

Lưu đồ tổng quan và lưu đồ chi tiết

Lưu đồ tổng quan thể hiện các giai đoạn chính, điểm bắt đầu và kết thúc của quy trình. Dạng này phù hợp khi người đọc cần nắm phạm vi công việc và mối liên hệ giữa các khâu. Ví dụ, quy trình bán hàng được thể hiện bằng các giai đoạn tiếp nhận đơn, xử lý đơn và giao hàng.

Lưu đồ chi tiết đi sâu vào từng bước xử lý, điều kiện, ngoại lệ và điểm bàn giao. Người trực tiếp thực hiện hoặc cải tiến công việc thường cần mức thông tin này. Trong bước xử lý đơn, sơ đồ có thể bổ sung kiểm tra tồn kho, xác nhận lựa chọn của khách, đóng gói và bàn giao cho đơn vị vận chuyển.

Lưu đồ chức năng chéo phân chia trách nhiệm theo bộ phận

Swimlane Flowchart đặt các bước trong từng làn tương ứng với người, nhóm hoặc hệ thống chịu trách nhiệm. Đường nối qua ranh giới làn cho thấy điểm chuyển giao, giúp người đọc nhận ra phần việc đang phụ thuộc bên nào. Chẳng hạn, đề nghị thanh toán có thể đi qua người đề nghị, quản lý và kế toán, với bước kiểm tra chứng từ nằm trong làn của bên thực hiện. Khi một bước có nhiều người phối hợp, làn cần thể hiện bên chủ trì và thông tin bàn giao, không mặc định mọi người trong làn đều có cùng thẩm quyền.

Lưu đồ tài liệu và lưu đồ hệ thống

Lưu đồ tài liệu theo dõi đường đi của chứng từ, hồ sơ hoặc biểu mẫu trong quá trình làm việc. Sơ đồ cần thể hiện ai tạo, kiểm tra, phê duyệt, tiếp nhận và lưu tài liệu. Chẳng hạn, một phiếu đề nghị mua hàng đi từ nhân viên đến quản lý, sau đó chuyển sang bộ phận mua hàng và kế toán.

Lưu đồ hệ thống mô tả các thành phần hệ thống cùng hoạt động xử lý và trao đổi thông tin giữa chúng. Người đọc cần nhìn thấy dữ liệu được đưa vào đâu, thành phần nào xử lý và kết quả chuyển đến đâu. Ví dụ, hệ thống bán hàng tiếp nhận đơn, gửi yêu cầu đến kho và nhận lại trạng thái chuẩn bị hàng.

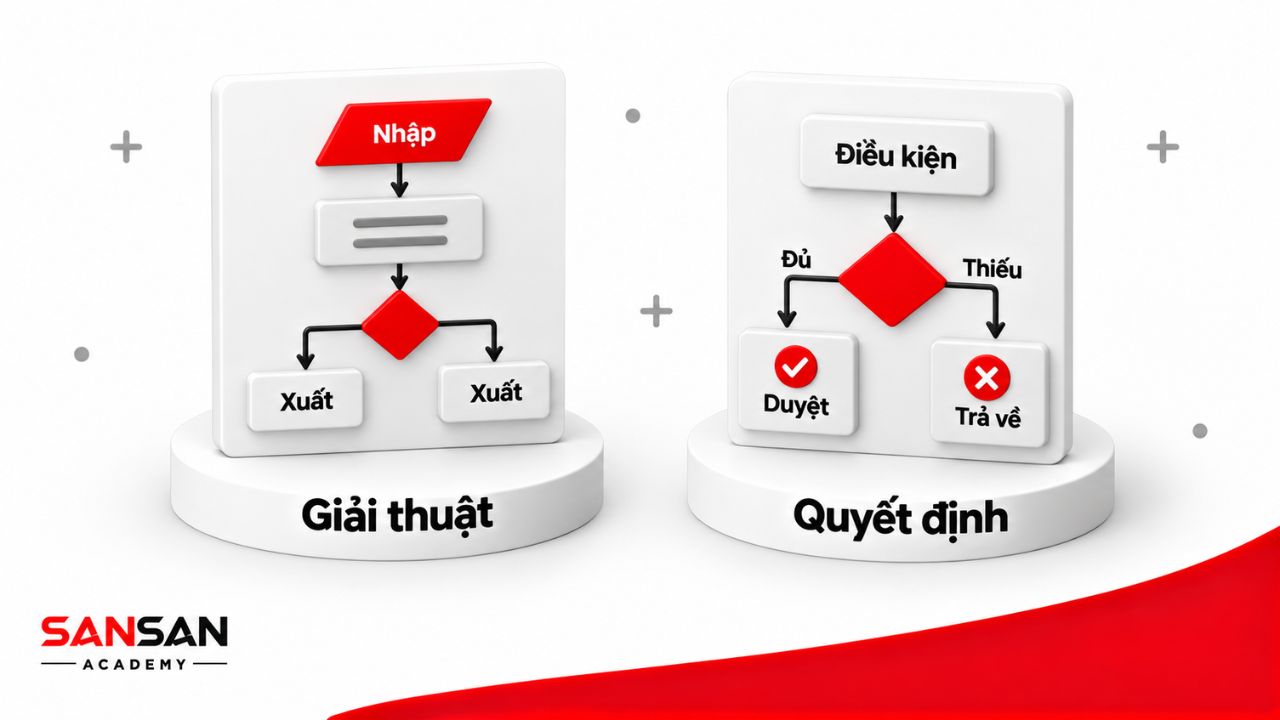

Lưu đồ giải thuật và lưu đồ quyết định

Trong lập trình, lưu đồ giải thuật diễn tả các bước giải bài toán bằng trình tự, điều kiện và vòng lặp. Một ví dụ đơn giản là nhận số nguyên rồi kiểm tra số dư khi chia cho hai. Các ký hiệu giúp người học xem lại logic trước khi viết mã.

Với công việc nghiệp vụ, lưu đồ quyết định tập trung vào điều kiện dẫn đến từng hướng xử lý. Chẳng hạn, hồ sơ đầy đủ thì chuyển duyệt, thiếu thông tin thì trả lại bổ sung. Điều kiện phải đủ rõ để những người khác nhau đưa ra cùng cách xử lý khi nhận cùng dữ liệu.

Các ký hiệu trong lưu đồ và ý nghĩa sử dụng

Flowchart Symbols giúp phân biệt loại bước, nhưng ý nghĩa phải được giữ nhất quán trong bộ quy ước đã chọn. Khi dùng ký hiệu riêng hoặc cách trình bày giản lược, cần có chú giải để người đọc nhận ra hoạt động, điều kiện và điểm nối.

Ký hiệu bắt đầu, kết thúc, xử lý và hướng luồng

Nhóm ký hiệu này tạo nên khung cơ bản của một lưu đồ. Với quy trình ngắn, chúng kết hợp cùng hình thoi thường đã đủ để mô tả các đường đi chính.

• Hình bầu dục hoặc hình có hai đầu bo tròn: Biểu diễn điểm bắt đầu hoặc kết thúc. Nội dung bên trong có thể là nhận yêu cầu, hoàn tất hoặc hủy yêu cầu.
• Hình chữ nhật: Biểu diễn một bước thực hiện công việc. Tên bước nên mô tả hành động cụ thể như kiểm tra hồ sơ hoặc đóng gói sản phẩm.
• Đường nối có mũi tên: Thể hiện hướng chuyển từ bước này sang bước khác. Khi cần, ghi điều kiện trên đường nối để người đọc biết lúc nào đi theo hướng đó.

Không nên dùng hình tròn nhỏ thay cho ký hiệu kết thúc khi sơ đồ đã quy ước hình tròn là điểm nối. Sự nhất quán này giúp người đọc phân biệt được công việc đã kết thúc hay chỉ chuyển sang vị trí khác trong bản vẽ.

Khóa học Giải quyết vấn đề

Xác định đúng vấn đề, phân tích nguyên nhân, so sánh phương án và theo dõi kết quả sau khi hành động.

Xem khóa học

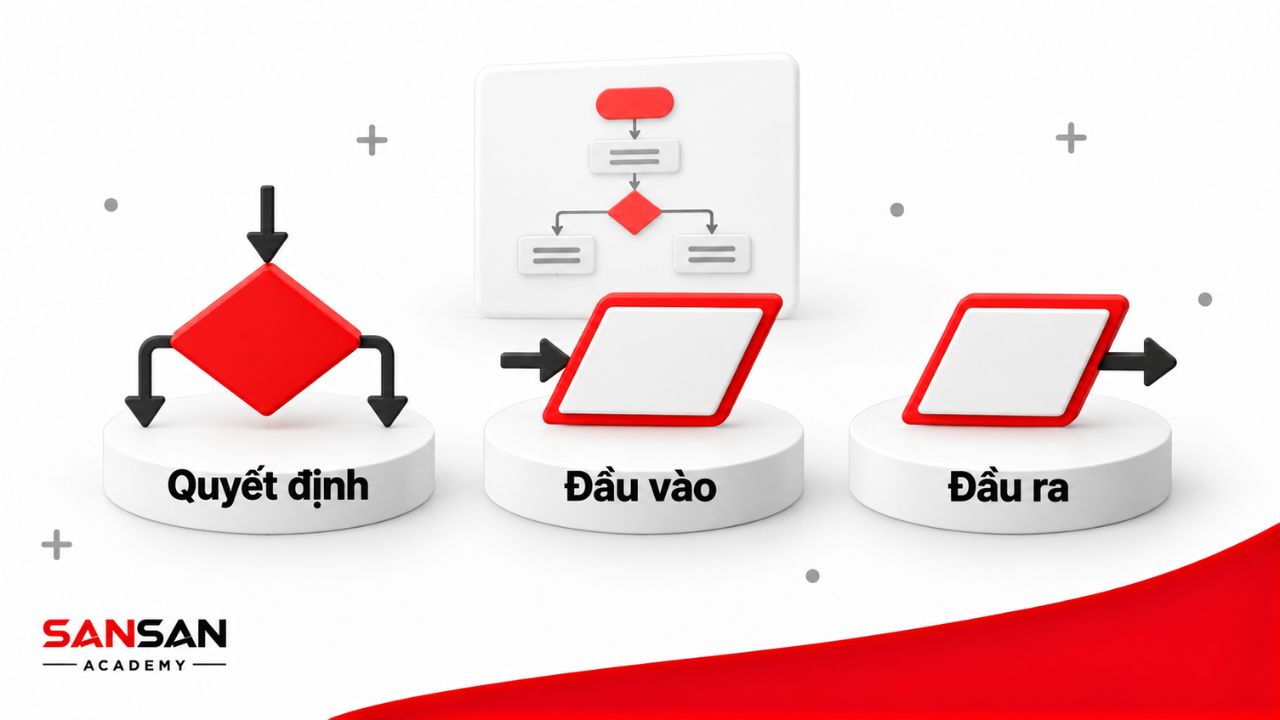

Ký hiệu quyết định, dữ liệu đầu vào và đầu ra

Hình thoi thường biểu diễn điểm xét điều kiện để chọn hướng tiếp theo. Bên trong nên ghi câu hỏi hoặc điều kiện có thể kiểm tra, chẳng hạn hồ sơ đầy đủ chưa. Những đường đi ra cần có nhãn phân biệt tương ứng với các kết quả.

Hình bình hành thường dùng cho dữ liệu đầu vào hoặc đầu ra, như nhập số nguyên hay hiển thị kết quả. Đây là phần khác với hoạt động xử lý: nhập giá trị cung cấp dữ liệu, còn tính tổng tạo kết quả từ dữ liệu đó.

Ký hiệu tài liệu, dữ liệu lưu trữ, quy trình con và điểm nối

Khi sơ đồ có hồ sơ hoặc nhiều nhóm thao tác, các ký hiệu bổ sung giúp giảm chữ trong từng bước. Bạn chỉ nên dùng chúng khi sự phân biệt có ích cho người đọc.

• Hình chữ nhật có cạnh dưới lượn sóng: Biểu diễn tài liệu, chẳng hạn phiếu xuất kho hoặc biên bản kiểm tra.
• Hình trụ: Thường dùng để biểu diễn cơ sở dữ liệu hoặc nơi lưu dữ liệu theo quy ước của sơ đồ.
• Hình chữ nhật có hai đường dọc gần hai cạnh bên: Biểu diễn quy trình con đã được mô tả ở nơi khác.
• Hình tròn nhỏ có nhãn: Đánh dấu điểm nối trong cùng trang, giúp hạn chế những đường liên kết quá dài.
• Hình ngũ giác dạng đầu nhọn hướng xuống: Thường dùng để thể hiện điểm nối sang trang khác.

ISO 5807:1985 đề cập ký hiệu và quy ước cho lưu đồ dữ liệu, chương trình và hệ thống trong xử lý thông tin. Khi áp dụng một tiêu chuẩn, cần xác định loại sơ đồ, phiên bản và yêu cầu của tổ chức. Một lưu đồ nghiệp vụ có ký hiệu quen thuộc không tự chứng minh rằng nó đáp ứng đầy đủ một tiêu chuẩn cụ thể.

Nguyên tắc và quy tắc vẽ lưu đồ dễ đọc

Quy tắc vẽ lưu đồ giúp người xem đi từ đầu đến cuối mà không phải đoán hướng hoặc hỏi lại ý nghĩa của từng bước. Sơ đồ cần nhất quán về ký hiệu, rõ điều kiện rẽ nhánh và có mức độ chi tiết phù hợp.

Việc trang trí nên thực hiện sau khi logic đã ổn định. Một bản phác thảo đơn giản nhưng đúng thực tế vẫn có ích hơn bản vẽ đẹp chứa đường đi sai.

Thống nhất ký hiệu và cách đặt tên các bước

Một loại hình cần giữ cùng ý nghĩa trong sơ đồ hoặc được giải thích rõ trong chú giải. Với bước xử lý, tên nên nêu hành động và đối tượng, như xác nhận đơn hoặc kiểm tra chứng từ. Chỉ ghi xử lý hay kiểm tra sẽ khiến người đọc không biết việc cần thực hiện. Hướng dẫn thao tác dài nên nằm trong tài liệu liên quan, còn khối trên lưu đồ giữ thông tin đủ để nhận diện bước và lần theo luồng.

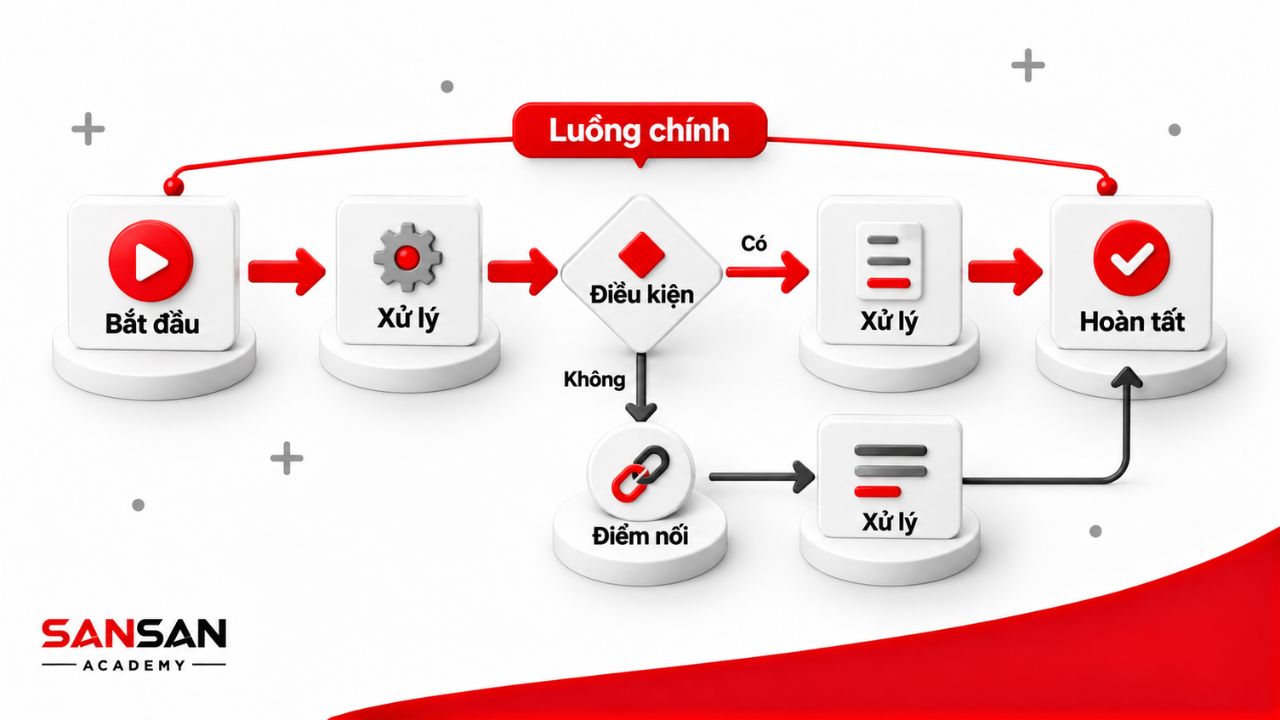

Sắp xếp luồng chính rõ ràng, hạn chế đường nối giao nhau

Chọn hướng đọc chính từ trên xuống hoặc từ trái sang phải và giữ cách bố trí ổn định. Đường mũi tên phải nối rõ vào bước đích, tránh dừng giữa khoảng trắng. Khi có nhiều nhánh, hãy dành khoảng trống riêng cho từng hướng xử lý.

Nếu đường nối giao nhau khiến người đọc không biết chúng có liên kết hay không, hãy đổi vị trí khối hoặc dùng điểm nối có nhãn. Đừng dùng màu làm dấu hiệu phân biệt duy nhất. Sơ đồ vẫn cần đọc được khi in đen trắng.

Ghi điều kiện cho từng nhánh và thể hiện đúng đường quay lại

Mỗi nhánh đi ra từ điểm quyết định cần có nhãn phân biệt, chẳng hạn đầy đủ và thiếu thông tin. Khi điều kiện có nhiều kết quả, cần bao phủ những trường hợp nằm trong phạm vi xử lý. Tránh để hai nhánh có điều kiện chồng lấn mà không chỉ rõ cách ưu tiên.

Đường quay lại phải nối đúng bước cần làm lại. Nếu hồ sơ thiếu chứng từ, nhánh bổ sung thường quay về bước kiểm tra hồ sơ, không tự chuyển thẳng sang phê duyệt. Với vòng lặp có khả năng kéo dài, cần xác định điều kiện dừng hoặc chuyển cấp xử lý.

Chọn mức độ chi tiết phù hợp và tách quy trình con khi cần

Chi tiết được chọn theo việc người đọc cần hiểu hoặc quyết định. Bản tổng quan cho người quản lý có thể không cần từng thao tác, trong khi người trực tiếp làm phải thấy những điểm kiểm tra ảnh hưởng đến đầu ra.

Khi một bước bao gồm nhiều thao tác, có thể mô tả riêng như quy trình con. Sơ đồ chính vẫn phải có điểm vào, điểm ra và cách tham chiếu tài liệu chi tiết. Việc tách không nên làm mất điều kiện hoặc khiến người đọc không biết tiếp tục ở đâu.

Đối chiếu lưu đồ với người trực tiếp thực hiện quy trình

Người thực hiện có thể giúp xác định những bước chờ, thao tác thủ công hoặc trường hợp trả lại chưa được ghi trong tài liệu. Nhóm nên chọn một tình huống đã xử lý và lần theo từng bước trên bản vẽ. Nếu có thao tác quan trọng phải được giải thích thêm, cần bổ sung hoặc dẫn sang hướng dẫn phù hợp. Việc đối chiếu nên có những bên thực sự tham gia ở các điểm bàn giao, không chỉ người vẽ hoặc người phê duyệt. Bản hiện trạng được xác nhận sẽ là căn cứ rõ hơn để thảo luận phương án cải tiến.

Cách vẽ Flowchart từ mô tả công việc đến lưu đồ hoàn chỉnh

Cách vẽ Flowchart nên bắt đầu bằng việc làm rõ quy trình rồi mới chọn công cụ. Nếu mở phần mềm quá sớm, bạn dễ dành thời gian căn chỉnh hình mà chưa biết cần thể hiện điều gì.

Sáu bước dưới đây phù hợp để xây dựng một lưu đồ nghiệp vụ cơ bản. Với quy trình phức tạp, nhóm cần lặp lại bước thu thập và kiểm tra trước khi phê duyệt.

Bước 1: Xác định mục tiêu, phạm vi và người sử dụng

Trước khi vẽ, hãy chốt sơ đồ dùng để hướng dẫn, kiểm tra điểm chậm hay thống nhất cách bàn giao. Mục đích này quyết định phạm vi và mức thông tin cần thể hiện.

Với yêu cầu đổi hàng, phạm vi có thể bắt đầu khi tiếp nhận và kết thúc khi thông báo phương án cho khách. Vận chuyển hoặc hoàn tiền có thể thuộc quy trình khác nếu cách tổ chức đã xác định như vậy. Những đầu ra chuyển sang quy trình khác phải có điểm bàn giao rõ. Nhóm cần ghi cả phần không nằm trong phạm vi để tránh thêm bước liên tục mà không còn rõ mục đích.

Bước 2: Thu thập thông tin về đầu vào, đầu ra và các bước thực tế

Trao đổi với người thực hiện, xem biểu mẫu và đối chiếu những tình huống đã xảy ra để ghi nhận cách công việc đang vận hành. Cần tính cả bước chờ hoặc thao tác ngoài hệ thống nếu chúng ảnh hưởng đến kết quả.

• Đầu vào: Xác định thông tin, tài liệu hoặc yêu cầu mà mỗi bước cần nhận. Thiếu đầu vào có thể khiến người thực hiện chưa bắt đầu được dù đã được giao nhiệm vụ.
• Đầu ra: Làm rõ kết quả phải tạo ra và bên tiếp nhận. Với kiểm tra hồ sơ, đó có thể là kết luận đủ điều kiện hoặc yêu cầu bổ sung, không chỉ trạng thái đã kiểm tra.

Bước 3: Xác định thứ tự công việc và trách nhiệm của từng bên

Sắp xếp bước theo quan hệ trước sau và xác định vai trò chịu trách nhiệm chính. Có thể dùng giấy ghi chú để thay đổi vị trí trước khi đưa vào công cụ vẽ. Với việc liên phòng ban, làn trách nhiệm giúp thể hiện ai xử lý và bàn giao cho ai. Nếu các bước được làm song song, cần thống nhất điều kiện tập hợp kết quả để chuyển tiếp, không tự dùng một nhánh quyết định thay cho mọi quan hệ song song. Bước phê duyệt phải gắn với vai trò có thẩm quyền và thông tin cần nhận.

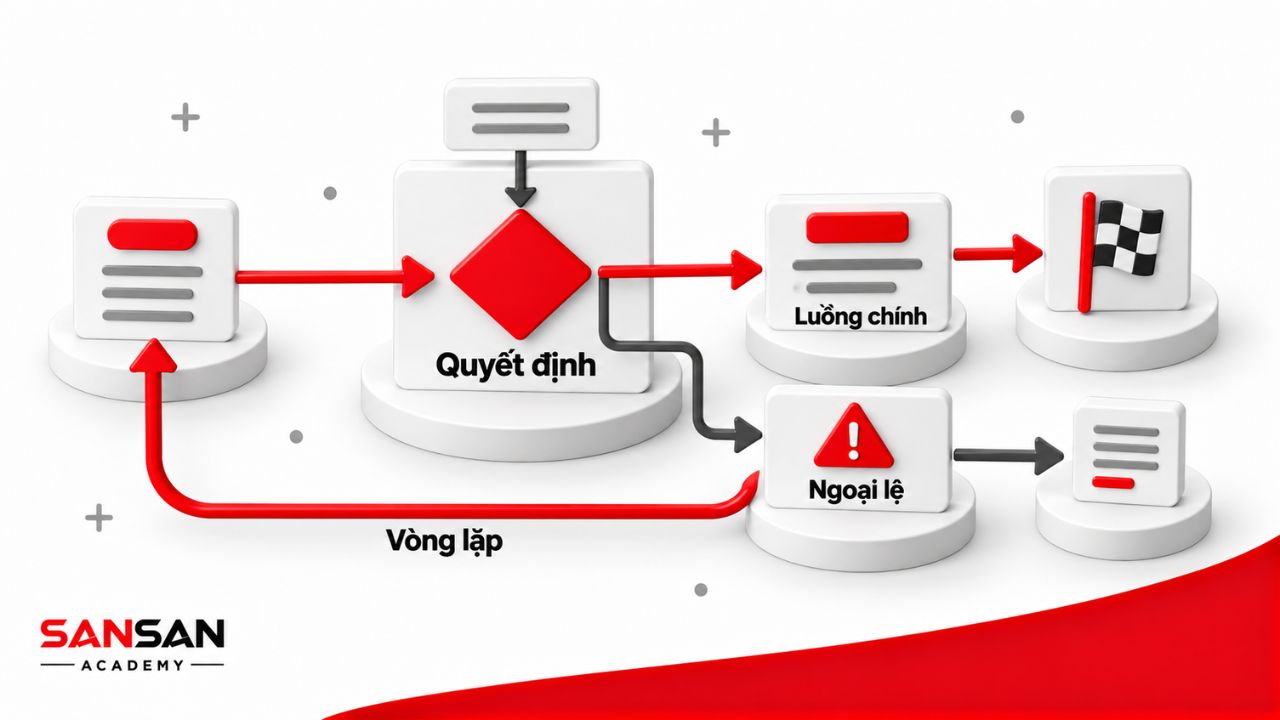

Bước 4: Bổ sung điểm quyết định, nhánh ngoại lệ và vòng lặp

Tìm những vị trí mà kết quả kiểm tra làm thay đổi đường đi. Ví dụ, đủ hàng thì chuẩn bị giao, thiếu hàng thì xác nhận phương án với khách. Mỗi điểm quyết định phải gắn với thông tin mà người thực hiện có thể kiểm tra được.

Tiếp theo, bổ sung các trường hợp thường bị bỏ quên như dữ liệu không hợp lệ, hồ sơ bị từ chối hoặc người đề nghị hủy yêu cầu. Nếu phải sửa rồi nộp lại, đường quay lại cần chỉ đúng bước kiểm tra. Tránh tạo nhánh chờ không có người theo dõi hoặc điều kiện kết thúc.

Bước 5: Chọn ký hiệu và vẽ sơ đồ Flowchart

Khi logic đã được thống nhất, hãy vẽ luồng chính, bổ sung nhánh và kiểm tra nhãn trước khi chỉnh hình thức. Bạn có thể bắt đầu bằng bản phác thảo trên giấy rồi chuyển sang phần mềm phù hợp cách nhóm làm việc.

Với nhu cầu vẽ Flowchart online, draw.io có công cụ thêm hình, nối khối và ghi nhãn để biểu diễn luồng. Sau khi dịch chuyển khối, cần xem lại đường nối và vị trí nhãn vì chúng có thể không còn thể hiện đúng ý định ban đầu. Nhóm nên giữ bản có thể chỉnh sửa và thống nhất nơi lưu, thay vì chỉ giữ ảnh xuất ra. Khả năng chia sẻ, định dạng xuất và quy định dữ liệu của đơn vị cần được xem xét khi chọn công cụ.

Bước 6: Kiểm tra từng đường đi, phê duyệt và quản lý phiên bản

Kiểm tra bằng nhiều tình huống giúp nhận ra đường đi chưa rõ hoặc điều kiện bị bỏ sót. Người thực hiện và người có quyền phê duyệt cần thống nhất bản sẽ sử dụng, không chỉ xác nhận hình thức trình bày.

• Logic: Thử trường hợp thuận lợi, thiếu thông tin, bị từ chối và cần làm lại. Mỗi đường phải dẫn đến bước tiếp theo, trạng thái chờ có quản lý hoặc kết thúc được giải thích.
• Phiên bản: Ghi người phụ trách, ngày áp dụng và nơi lưu bản chính thức. Sau thay đổi, các bên cần biết bản nào hết hiệu lực và gửi phản hồi ở đâu khi tài liệu không khớp công việc.

Mẫu lưu đồ quy trình và ví dụ minh họa

Các mẫu sau minh họa logic và đường phân nhánh, không đại diện cho quy trình đã áp dụng ở một doanh nghiệp cụ thể. Trong cách trình bày của những mẫu này, khối điều kiện được phân biệt bằng viền nét đứt và nhãn câu hỏi. Khi chuyển thành tài liệu của đơn vị, cần dùng bộ ký hiệu đã chọn hoặc chú giải rõ quy ước, đồng thời kiểm tra thẩm quyền và điều kiện xử lý thực tế.

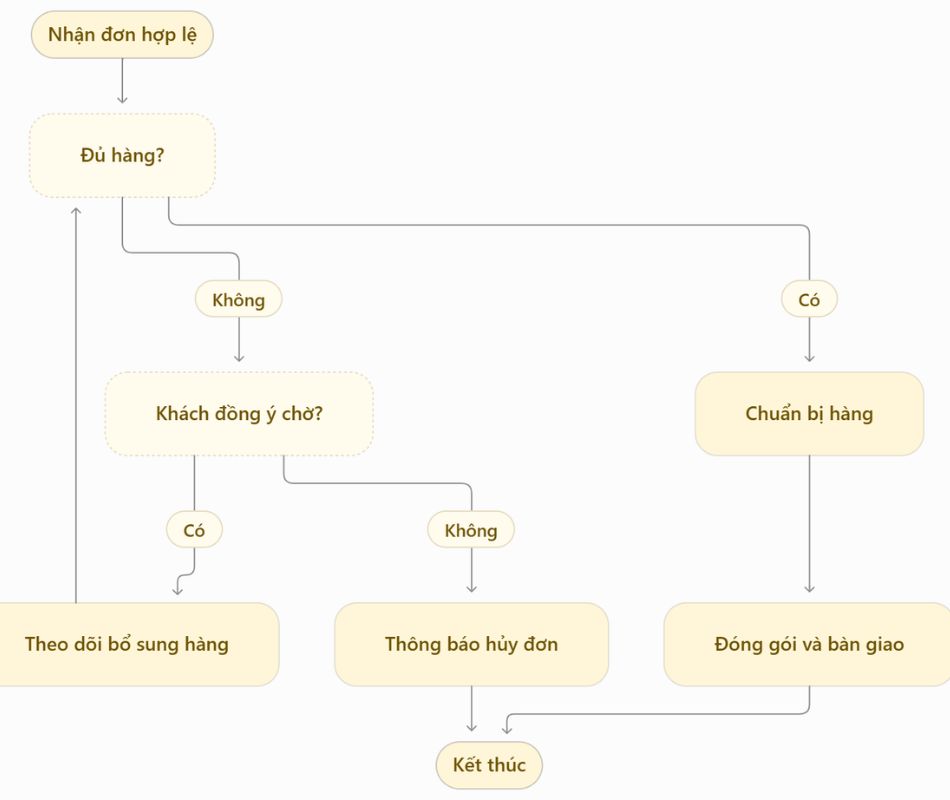

Mẫu lưu đồ xử lý đơn hàng có nhánh kiểm tra tồn kho

Mẫu giả định thông tin đơn hợp lệ và phạm vi kết thúc ở bàn giao cho đơn vị vận chuyển. Nhánh kiểm tra tồn kho quyết định chuẩn bị hàng hay phải xác nhận phương án khác với khách.

Nếu khách đồng ý chờ, người phụ trách cần có mốc theo dõi và liên hệ lại thay vì để trạng thái chờ kéo dài vô hạn. Khi không thể bổ sung theo thỏa thuận, phương án phải được xác nhận lại với khách. Thanh toán hoặc hoàn tiền cần nối sang quy trình tương ứng nếu phát sinh, không được suy thêm từ mẫu này.

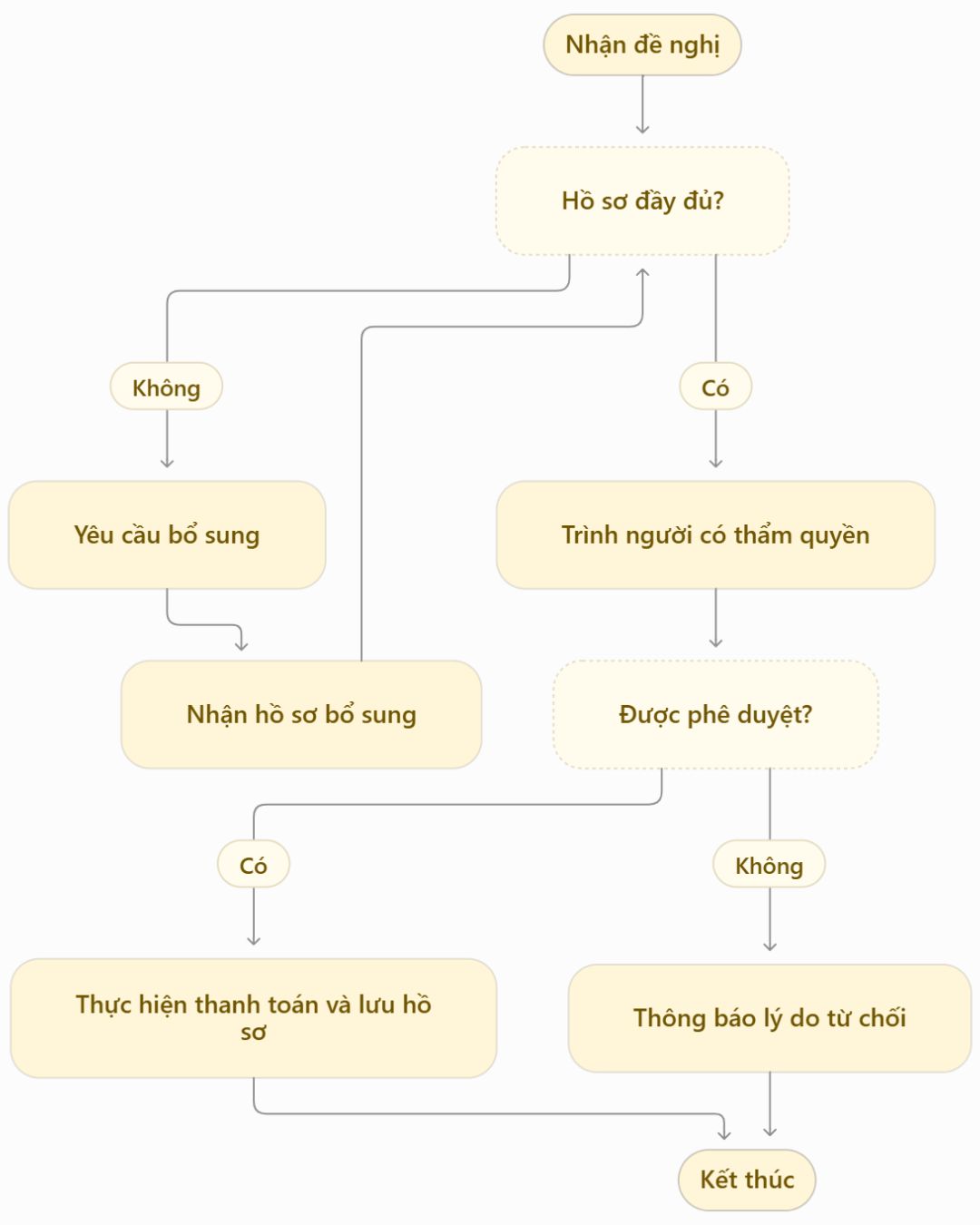

Mẫu sơ đồ quy trình nghiệp vụ phê duyệt đề nghị thanh toán

Mẫu tập trung vào kiểm tra tính đầy đủ của hồ sơ, chuyển người có thẩm quyền và phân nhánh theo kết quả phê duyệt. Thẩm quyền duyệt cùng điều kiện chi tiền phải được xác định theo quy định áp dụng của đơn vị, không chỉ từ vị trí khối trên lưu đồ. Nếu cần bổ sung, hồ sơ quay lại bước kiểm tra sau khi tiếp nhận thông tin mới. Trường hợp rút hồ sơ hoặc không bổ sung đúng hạn cần có quy tắc đóng yêu cầu riêng. Khi sử dụng, nhóm phải giữ những kiểm soát về chứng từ, phê duyệt và thanh toán phù hợp, không xem mẫu giản lược là quy trình chi tiền đầy đủ.

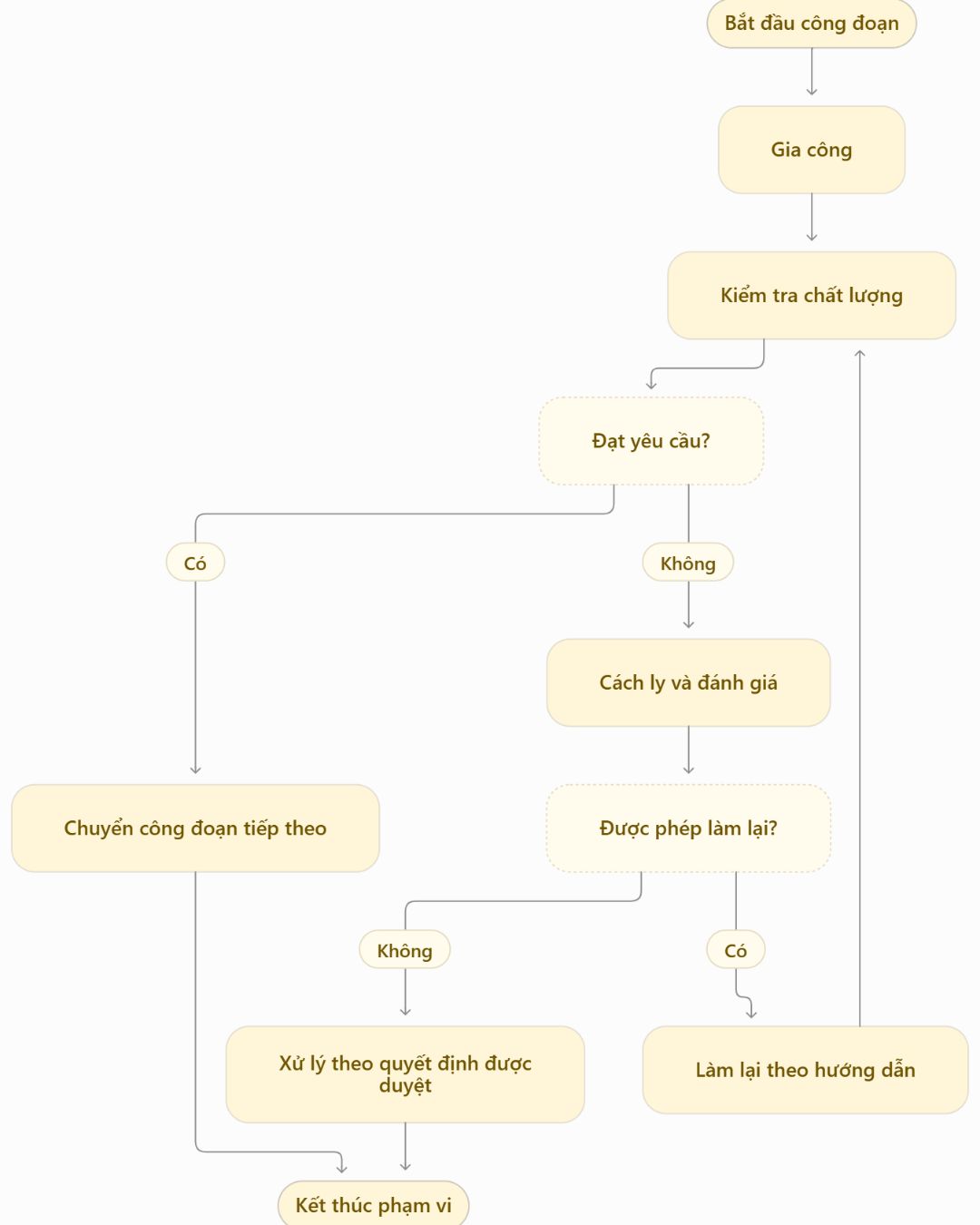

Mẫu lưu đồ quy trình sản xuất có bước kiểm tra chất lượng

Sơ đồ khối quy trình sản xuất dưới đây minh họa việc xử lý một sản phẩm sau công đoạn gia công. Kết quả kiểm tra quyết định sản phẩm được chuyển tiếp hay phải cách ly để xử lý.

Khi quan tâm đến QC flow chart, bạn cần làm rõ tiêu chí kiểm tra và người thực hiện tại từng điểm kiểm soát chất lượng. Hồ sơ ghi nhận kết quả cũng cần được xác định để truy lại khi phát sinh vấn đề.

Sản phẩm không đạt không nên tự quay lại dây chuyền chỉ vì sơ đồ có đường nối về trước. Cần có quyết định xử lý, hướng dẫn làm lại và bước kiểm tra sau đó. Với sản phẩm có yêu cầu an toàn hoặc quy định chuyên ngành, nhóm phải rà soát mẫu theo yêu cầu áp dụng thực tế.

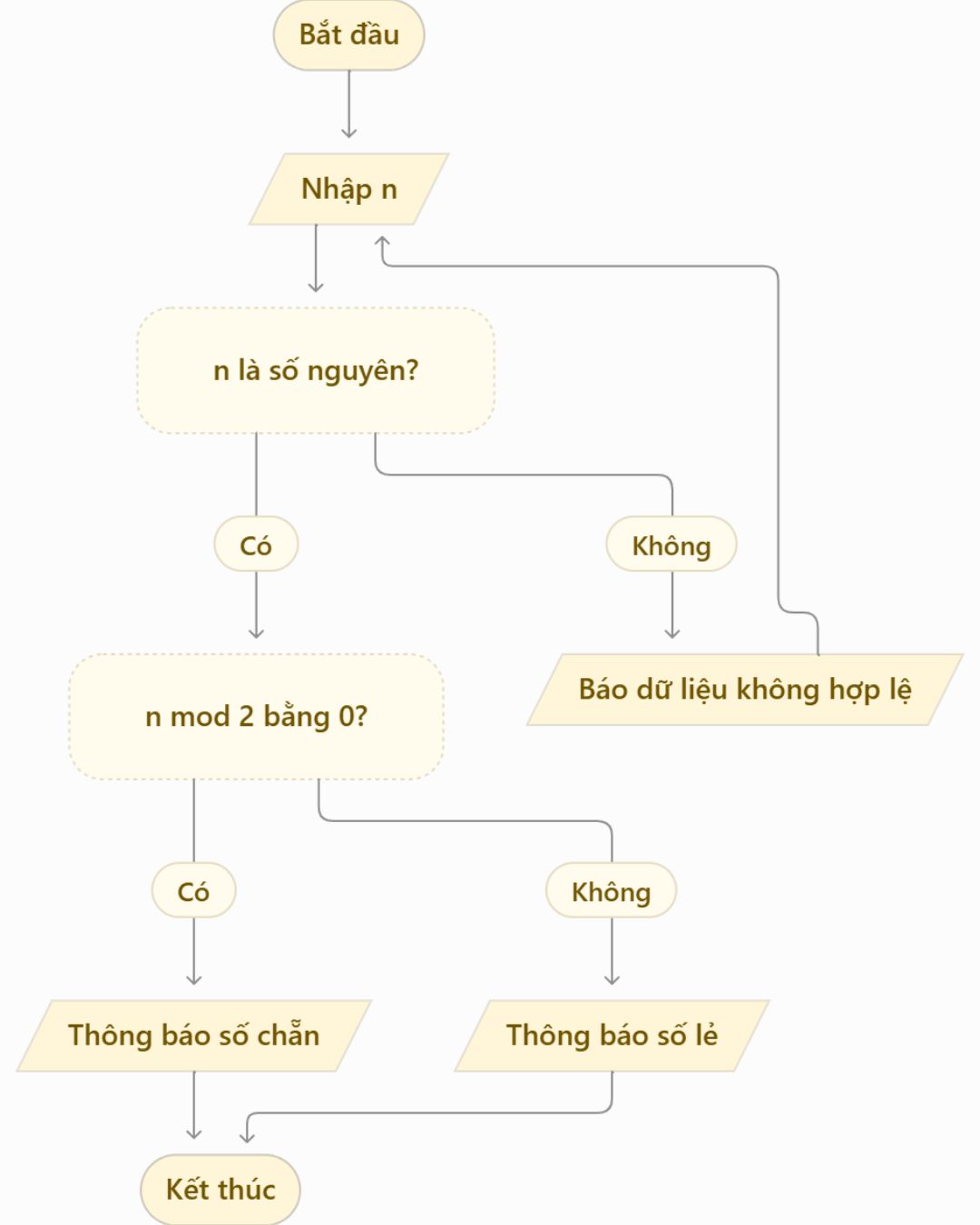

Mẫu lưu đồ giải thuật kiểm tra số chẵn và số lẻ

Bài toán phân loại một số nguyên bằng số dư khi chia cho hai. Sau khi đầu vào được xác nhận là số nguyên, điều kiện n mod 2 bằng 0 dẫn đến kết quả chẵn, còn trường hợp khác dẫn đến kết quả lẻ.

Mod ở đây biểu diễn phép lấy số dư, và số không cùng các số nguyên âm vẫn được xét theo điều kiện chia hết đó. Nếu đầu vào không hợp lệ, cần báo hoặc yêu cầu nhập lại theo quy tắc của bài toán, không tự phân loại như một số nguyên. Việc kiểm tra từng đường đi giúp người học đối chiếu logic trước khi chuyển sang mã.

Những lỗi cần tránh khi xây dựng và sử dụng Flowchart

Các lỗi đáng chú ý thường nằm ở logic và cách sử dụng bản vẽ, không chỉ ở hình thức trình bày. Một sơ đồ vẫn có thể đẹp nhưng thiếu người chịu trách nhiệm, thiếu đường xử lý hoặc mô tả công việc đã thay đổi.

Khi rà soát, hãy đặt mình vào vị trí người phải dùng tài liệu để hoàn thành một yêu cầu cụ thể. Mỗi chỗ phải đoán thêm đều cần được xem lại.

Vẽ theo quy trình mong muốn nhưng chưa xác minh thực tế

Bỏ các bước thủ công hoặc chờ xử lý để sơ đồ gọn có thể khiến những vấn đề cần cải tiến biến mất khỏi bản hiện trạng. Nhóm cần ghi rõ phần nào phản ánh cách làm đang diễn ra và phần nào là phương án đề xuất. Người thực hiện nên được tham gia xác nhận bản hiện trạng trước khi dùng nó để phân tích. Với phương án mới, trách nhiệm, công cụ và điều kiện thực hiện phải được chuẩn bị rồi phê duyệt theo thẩm quyền. Hai phiên bản không nên được dùng lẫn nhau khi hướng dẫn nhân viên.

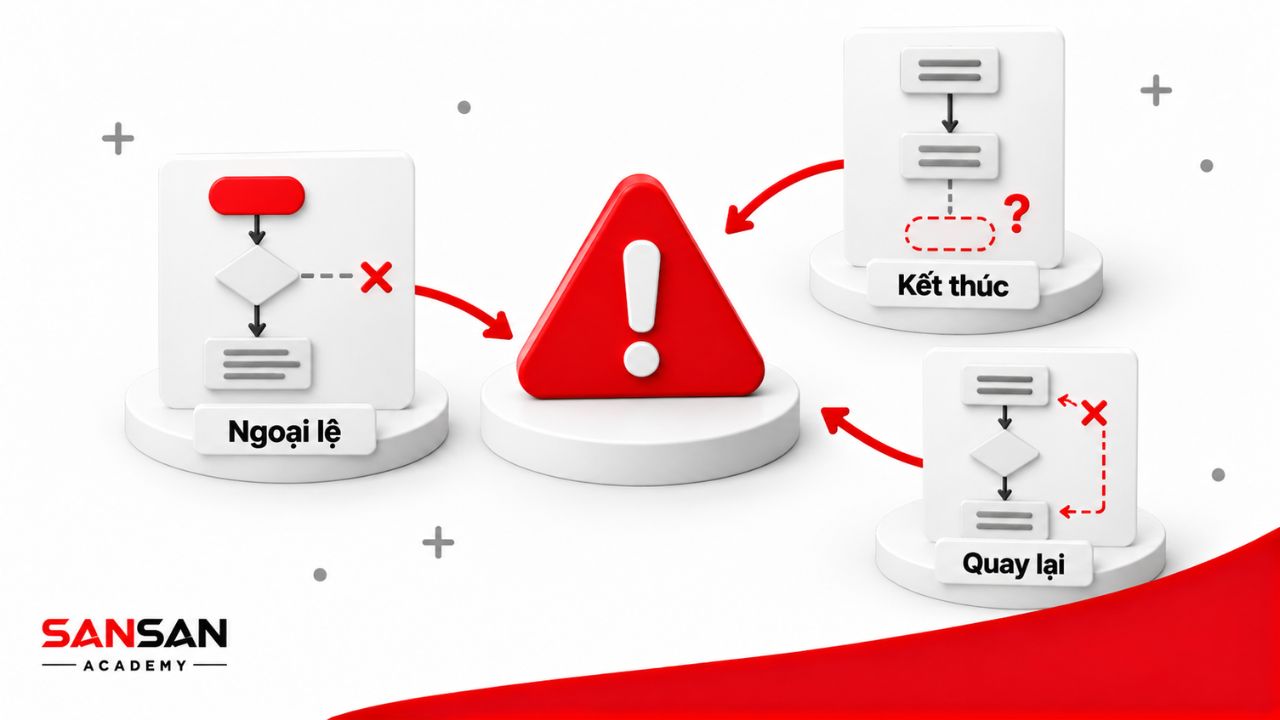

Thiếu nhánh ngoại lệ, điều kiện kết thúc hoặc đường quay lại

Sơ đồ chỉ thể hiện trường hợp thuận lợi sẽ không giúp nhân viên khi hồ sơ sai hoặc khách thay đổi yêu cầu. Nhánh bổ sung thiếu điểm quay lại còn khiến công việc bị bỏ giữa chừng. Một vòng lặp không có điều kiện thoát cũng dễ biến thành yêu cầu tồn đọng.

Khi kiểm tra, hãy thử đi theo từng kết quả có thể xảy ra của điểm quyết định. Xác nhận mỗi nhánh dẫn đến bước tiếp theo, trạng thái chờ có quản lý hoặc kết thúc rõ ràng. Những ngoại lệ hiếm nhưng ảnh hưởng lớn vẫn cần có hướng chuyển cấp xử lý.

Nhồi quá nhiều thông tin khiến lưu đồ khó theo dõi

Khi mọi chính sách và hướng dẫn đều nằm trong hình khối, người đọc khó lần theo đường nối và điều kiện. Vấn đề dễ xuất hiện hơn trên màn hình nhỏ hoặc bản in.

Khối nên giữ tên hành động hoặc điều kiện đủ rõ, còn chi tiết thao tác nằm trong tài liệu tham chiếu. Quy trình dài có thể được tách theo nhóm công việc nhưng vẫn phải giữ điểm vào và đầu ra. Sau khi tách, cần kiểm tra người dùng có tìm được phần cần làm mà không mất mạch theo dõi hay không.

Dùng lưu đồ cũ khi công việc và trách nhiệm đã thay đổi

Khi đổi phần mềm, thay người phê duyệt hoặc thêm điểm kiểm tra, bản vẽ cũ có thể dẫn nhân viên sang đường xử lý sai. Nhiều bản lưu rải rác cũng khiến mỗi bộ phận làm theo một cách. Đây là lỗi quản lý tài liệu cần được xử lý cùng với việc sửa sơ đồ.

Chỉ định một người quản lý bản chính thức và yêu cầu cập nhật khi thay đổi ảnh hưởng đến quy trình. Sau khi phê duyệt bản mới, thông báo cho các bên và thu hồi hoặc đánh dấu bản hết hiệu lực. Người sử dụng cũng cần có cách báo lại khi phát hiện tài liệu không khớp công việc.

Kết luận

Flowchart có giá trị khi người đọc nhìn vào là biết bước tiếp theo, điều kiện chuyển hướng và người cần phối hợp. Để làm được điều đó, bạn cần xác minh công việc thực tế, chọn đúng ký hiệu và kiểm tra cả những trường hợp không thuận lợi.

Hãy bắt đầu với một quy trình có phạm vi rõ và cho người trực tiếp thực hiện rà soát trước khi sử dụng. Sau khi ban hành, duy trì bản cập nhật để lưu đồ tiếp tục phản ánh đúng cách công việc đang vận hành.
